גיליון נתונים טכני

מפרט טכני של מסגרות LEDMESEE

כל הנתונים החשובים במקום אחד: באיזה גודל להדפיס, ספק הכוח, כמה שוקלת המסגרת וכמה מקום תופסת האריזה. בדקו את הדגם שלכם בטבלה לפני הכנת קובץ ההדפסה.

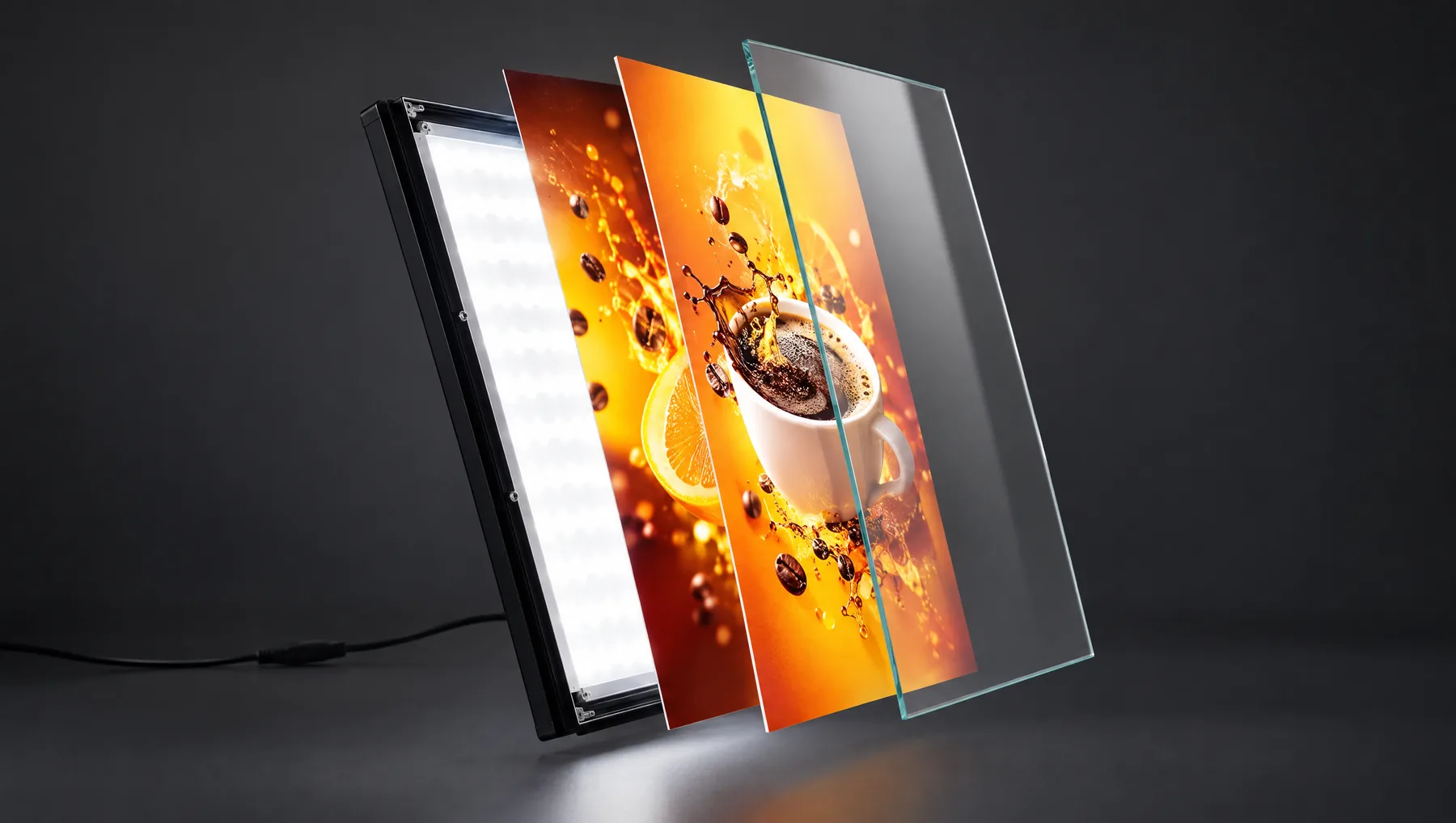

הדמיה של שכבות מסגרת LEDMESEE: מעטפת, פאנל LED, הדפסה וזכוכית — הדמיה של חלל פנים

גודל ההדפסה

אנו מציינים את הגודל המדויק של הפוסטר לכל מסגרת. יש להכין את הקובץ בגודל זה, בקנה מידה 1:1.

חשמל

מתח נמוך ובטוח, 12 V או 24 V, מספק הכוח הכלול. בדגמים האופקיים ספק הכוח מובנה.

משקל המסגרת

החל מ-0.4 ק״ג (A5) — קל להתקנה על קיר, על דלפק או מהתקרה.

קופסאות LEDMESEE משלנו

אנו אורזים כל מסגרת בקופסה משלה המותאמת לפורמט. את מידות האריזה ומשקלה תמצאו בטבלה.

מסגרת LED חד-צדדית

פרופיל 12 mm, חזית מזכוכית מחוסמת 3 mm, ספק כוח כלול.

פורמט	גודל המסגרת (mm)	גודל ההדפסה (mm)	מתח	הספק	ספק כוח	משקל המסגרת	משקל האריזה	אריזה (ס״מ)
A5	163 × 217	148 × 210	12 V	3 W	12 V / 1 A	0.4 ק״ג	1 ק״ג	34 × 8 × 24
A4	225 × 304	210 × 297	12 V	5 W	12 V / 1 A	0.8 ק״ג	1.2 ק״ג	42 × 8 × 30
A3	312 × 427	297 × 420	12 V	6 W	12 V / 1 A	1.4 ק״ג	2 ק״ג	55 × 8 × 40
A2	435 × 600	420 × 593	12 V	15 W	12 V / 1.5 A	2.6 ק״ג	3.4 ק״ג	72 × 8 × 49
A1	609 × 848	594 × 841	24 V	25 W	24 V / 1.5 A	5 ק״ג	6.8 ק״ג	97 × 8 × 69
A0	856 × 1196	841 × 1189	24 V	32 W	24 V / 1 A	9.5 ק״ג	13 ק״ג	132 × 8 × 93
300 × 400	300 × 400	285 × 393	12 V	6 W	12 V / 1 A	1.2 ק״ג	1.8 ק״ג	52 × 8 × 38
300 × 1200	300 × 1200	285 × 1193	24 V	16 W	24 V / 1 A	2.8 ק״ג	4.2 ק״ג	132 × 8 × 38
400 × 500	400 × 500	385 × 493	12 V	12 W	12 V / 1.5 A	2 ק״ג	2.8 ק״ג	62 × 8 × 48
400 × 600	400 × 600	385 × 593	12 V	15 W	12 V / 1.5 A	2.4 ק״ג	3.4 ק״ג	72 × 8 × 48
400 × 700	400 × 700	385 × 693	12 V	18 W	12 V / 1.5 A	3 ק״ג	3.4 ק״ג	82 × 8 × 48
500 × 700	500 × 700	485 × 693	24 V	21 W	24 V / 1 A	3.6 ק״ג	4.8 ק״ג	82 × 8 × 58
500 × 800	500 × 800	485 × 793	24 V	24 W	24 V / 1 A	4 ק״ג	5.4 ק״ג	92 × 8 × 68
600 × 800	600 × 800	585 × 793	24 V	24 W	24 V / 1 A	4.8 ק״ג	6.4 ק״ג	92 × 8 × 68
600 × 900	600 × 900	585 × 893	24 V	27 W	24 V / 1.5 A	5.4 ק״ג	7 ק״ג	102 × 8 × 68
600 × 1200	600 × 1200	585 × 1193	24 V	32 W	24 V / 1.5 A	7 ק״ג	9.2 ק״ג	132 × 8 × 68
750 × 1200	750 × 1200	735 × 1193	24 V	32 W	24 V / 1.5 A	8.8 ק״ג	11.5 ק״ג	132 × 8 × 83
800 × 1200	800 × 1200	785 × 1193	24 V	32 W	24 V / 1.5 A	9.4 ק״ג	12 ק״ג	132 × 8 × 88

מסגרת LED דו-צדדית (תלויה)

פרופיל 14 mm, זכוכית מחוסמת משני הצדדים — שתי הדפסות באותו פורמט, מלפנים ומאחור.

פורמט	גודל המסגרת (mm)	גודל ההדפסה (mm)	מתח	הספק	ספק כוח	משקל המסגרת	משקל האריזה	אריזה (ס״מ)
A2	435 × 600	420 × 593	12 V	15 W	12 V / 1.5 A	4.6 ק״ג	6 ק״ג	72 × 8 × 49
A1	609 × 848	594 × 841	24 V	25 W	24 V / 1.5 A	8.8 ק״ג	10 ק״ג	97 × 8 × 69
A0	856 × 1196	841 × 1189	24 V	32 W	24 V / 1.5 A	17.2 ק״ג	20 ק״ג	133 × 8 × 94
500 × 700	500 × 700	485 × 693	24 V	21 W	24 V / 1.5 A	6 ק״ג	7 ק״ג	82 × 8 × 58
600 × 900	600 × 900	585 × 893	24 V	27 W	24 V / 1.5 A	9.2 ק״ג	11 ק״ג	102 × 8 × 68
600 × 1200	600 × 1200	585 × 1193	24 V	32 W	24 V / 1.5 A	12.2 ק״ג	14 ק״ג	132 × 8 × 68
800 × 1200	800 × 1200	785 × 1193	24 V	32 W	24 V / 1.5 A	17.2 ק״ג	19 ק״ג	132 × 8 × 88

מסגרת LED דו-צדדית עם power bank

ללא כבל בזמן השימוש — מופעלת על ידי סוללה מובנית.

פורמט	גודל המסגרת (mm)	גודל ההדפסה (mm)	מתח	הספק	ספק כוח	משקל המסגרת	משקל האריזה	אריזה (ס״מ)
A4	225 × 304	210 × 297	3.7 V DC	6 W	3.7 V DC	1.58 ק״ג	1.75 ק״ג	45 × 27 × 5,5

מסגרת LED דו-צדדית אופקית

פרופיל 11 mm, חזיתות אקריליות, ספק כוח מובנה — מתחברת ישירות לרשת החשמל 220 V.

פורמט	גודל המסגרת (mm)	גודל ההדפסה (mm)	מתח	הספק	ספק כוח	משקל המסגרת	משקל האריזה	אריזה (ס״מ)
600 × 350	600 × 350	593 × 309	220 V AC / 24 V DC	9 W	220 V	1.8 ק״ג	2.3 ק״ג	66 × 7 × 46
900 × 350	900 × 350	893 × 309	220 V AC / 24 V DC	14 W	220 V	2.4 ק״ג	3.2 ק״ג	96 × 7 × 46
1000 × 350	1000 × 350	993 × 309	220 V AC / 24 V DC	15 W	220 V	2.6 ק״ג	3.5 ק״ג	105 × 7 × 46
1200 × 450	1200 × 450	1193 × 409	220 V AC / 24 V DC	16 W	220 V	3.8 ק״ג	4.8 ק״ג	125 × 7 × 66

איך להכין את קובץ ההדפסה

הכלל החשוב ביותר: הכינו את הקובץ בדיוק בגודל שבעמודה „גודל ההדפסה”. זהו גודל הפוסטר שמכניסים למסגרת — לא המידות החיצוניות של המעטפת.

מידות הקובץ = גודל ההדפסה מהטבלה, בקנה מידה 1:1 (לדוגמה, A4 הוא 210 × 297 mm).
השאירו טקסטים חשובים, מחירים ולוגואים במרחק של 10 mm לפחות מהשוליים — שולי הפוסטר נמצאים מתחת לפרופיל המסגרת.
שמרו את הקובץ כ-PDF באיכות גבוהה או כ-TIFF / JPG באיכות מרבית.
רזולוציה: 300 dpi בקנה מידה 1:1 — ככל שהרזולוציה גבוהה יותר, איכות ההדפסה טובה יותר.
צבעים: הכינו את הקובץ ב-CMYK. אם תשלחו קובץ ב-RGB, פרופיל המדפסת שלנו ימיר אותו ל-CMYK אוטומטית.
מסגרת LED דו-צדדית דורשת שתי הדפסות באותו פורמט — לחזית ולגב.
יש להדפיס על פילם backlit המיועד להארה אחורית. ניתן גם להזמין מאיתנו הדפסת backlit בגודל המדויק.

איך אנו מדפיסים את הדפסות ה-backlit שלנו

אנו מייצרים בעצמנו את ההדפסות למסגרות שלנו, במכונות הדפסת UV מקצועיות, על פילם backlit המיועד להארה.

אנו מדפיסים בטכנולוגיית CMYK כפול: הקרון עם ראשי ההדפסה עובר פעמיים על כל נקודה. כך הצבעים נשארים עמוקים ורוויים גם כשהתאורה האחורית דולקת, והאזורים הכהים אינם נראים דהויים.

חשמל והתקנה

מסגרות חד-צדדיות ודו-צדדיות פועלות במתח נמוך ובטוח, 12 V או 24 V — ספק הכוח כלול.
בדגמים האופקיים ספק הכוח מובנה, והם מתחברים ישירות לשקע 220 V.
הדגם עם power bank פועל ללא כבל — מסוללה מובנית.
צריכת חשמל נמוכה: מ-3 W (A5) ועד 32 W (הפורמטים הגדולים ביותר).
יש להביא בחשבון את משקל המסגרת בבחירת דיבלים, כבלים ומעמדים.

אריזה — קופסאות LEDMESEE משלנו

אנו אורזים כל מסגרת בקופסת LEDMESEE משלה המותאמת לפורמט ומגינים עליה לקראת ההובלה. מידות האריזה ומשקלה מפורטים בטבלה — שימושי לתכנון משלוח, אחסון ושטח במחסן.

מידות שאינן ברשימה

צריכים מידה אחרת? אנו מייצרים פורמטים מותאמים אישית להזמנות גדולות: גדול מ-A1 החל מ-50 יחידות, עד A1 כולל החל מ-100 יחידות. מפרט למידות שאינן ברשימה זמין לפי בקשה — כתבו אל office@ledmesee.com.
